ECharts 散点图

当我们的数据变得越来越复杂，需要展示和比较的内容变得越来越多，这个时候再使用简单的图形可能不能够表现出我们想展现的内容，这一节我们就来看一下在比较多数据维度的情况下比较合适的图形——散点图。散点图是用坐标系上的点表示多个事物的数值分布情况的图。

1. 简介

官方解释

散点（气泡）图。直角坐标系上的散点图可以用来展现数据的 x，y 之间的关系，如果数据项有多个维度，其它维度的值可以通过不同大小的 symbol 展现成气泡图，也可以用颜色来表现。

可以应用在直角坐标系、极坐标系、地图坐标系上。

慕课解释

散点图，又称点图，是一种将离散数据以点的形式散布在坐标系上的图表，每个数据节点通过坐标位置或散点本身的大小、颜色等视觉属性表达节点数值情况。相比于折线图，散点图更偏重于表达数据的离散分布，比如一个班的考试成绩的分布就非常适合用散点图。

2. 实例解说

2.1 直角坐标系散点图

勾画直角坐标系下的散点图，最简情况下需要配置：yAxis、xAxis、series，示例：

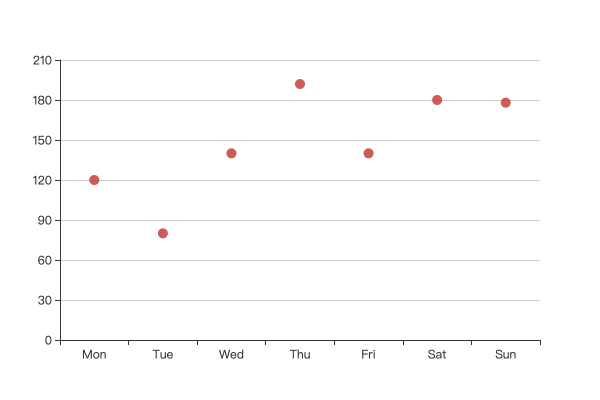

示例效果：

效果与 折线图 相似，但散点图比折线图强大的地方在于，它可以通过颜色、大小表达出更多维度的信息。简单方法，可以通过 symbolSize 属性修改点的大小，该属性接受如下值：

• number: 点的像素大小值；
• array: 二维数组如 [10, 30]，第一个值指定 symbol 宽度；第二个值指定 symbol 高度；
• function: (value: Array|number, params: Object) => number|Array: 回调函数。

在上例基础上，修改 series 配置如下：

{
    series: [
        {
            data: [
                ['Mon', 120, 224],
                ['Tue', 80, 320],
                ['Wed', 140, 1288],
                ['Thu', 192, 64],
                ['Fri', 140, 228],
                ['Sat', 180, 248],
                ['Sun', 178, 240],
            ],
            type: 'scatter',
            symbolSize: function (data) {
                return Math.sqrt(data[2]);
            },
        },
    ],
}

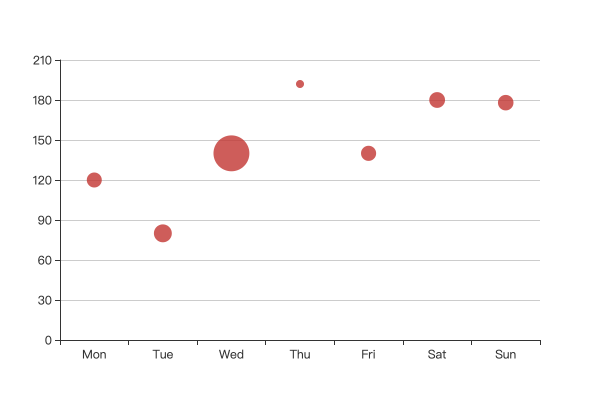

一是在 data 序列上增加第三个维度；二是增加 symbolSize 配置项，通过函数计算出各节点大小。示例效果：

还可以通过散点上不同的颜色，表现多维数据，简单方法可通过 itemStyle.color 配置各节点颜色。在上例基础上，修改 series 配置如下：

{
    series: [
        {
            data: [
                ['Mon', 120, 224],
                ['Tue', 80, 320],
                ['Wed', 140, 1288],
                ['Thu', 192, 64],
                ['Fri', 140, 228],
                ['Sat', 180, 248],
                ['Sun', 178, 240],
            ],
            type: 'scatter',
            itemStyle: {
                color: function (node) {
                    return `hsla(${node.data[2] % 360}, 100%, 50%, 0.8)`;
                },
            },
        },
    ],
}

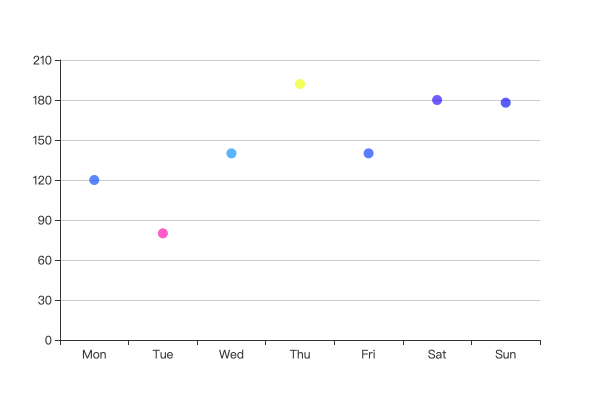

示例效果：

注意，上述示例需要手动计算每个节点的颜色、大小属性，这部分逻辑在散点图内部会有更好的实现，只需配合使用 visualMap 即可，下面会有详细介绍。

2.2 极坐标散点图

极坐标配置与直角坐标相似，示例：

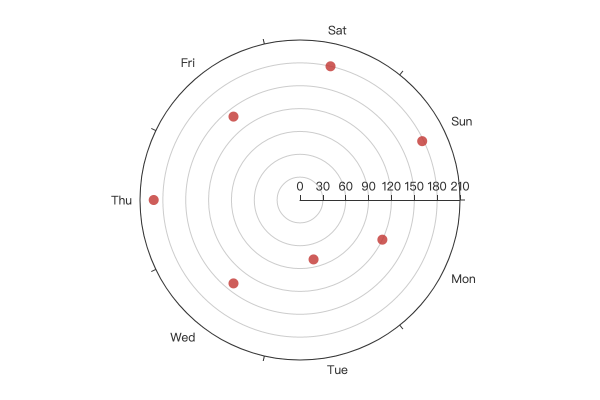

示例效果：

类似的，可以通过 symbolSize 属性配置散点大小。在上例基础上，修改 series 配置：

{
    series: [
        {
            coordinateSystem: 'polar',
            data: [
                [120, 'Mon', 224],
                [80, 'Tue', 320],
                [140, 'Wed', 1288],
                [192, 'Thu', 64],
                [140, 'Fri', 228],
                [180, 'Sat', 248],
                [178, 'Sun', 240],
            ],
            type: 'scatter',
            symbolSize: function (data) {
                return Math.sqrt(data[2]);
            },
        },
    ],
}

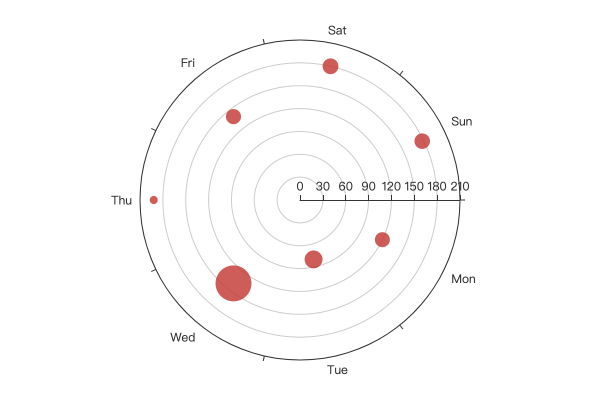

示例效果：

可以通过 itemStyle.color 属性修改散点颜色。在上例基础上，修改 series 配置：

{
    series: [
        {
            coordinateSystem: 'polar',
            data: [
                [120, 'Mon', 224],
                [80, 'Tue', 320],
                [140, 'Wed', 1288],
                [192, 'Thu', 64],
                [140, 'Fri', 228],
                [180, 'Sat', 248],
                [178, 'Sun', 240],
            ],
            type: 'scatter',
            itemStyle: {
                color: function (node) {
                    return `hsla(${node.data[2] % 360}, 100%, 50%, 0.8)`;
                },
            },
        },
    ],
}

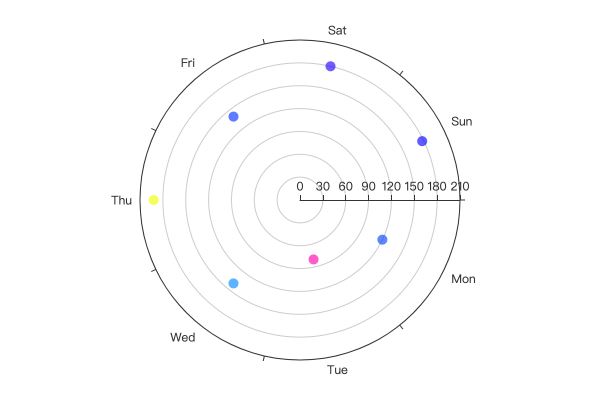

示例效果：

2.3 日历坐标系散点图

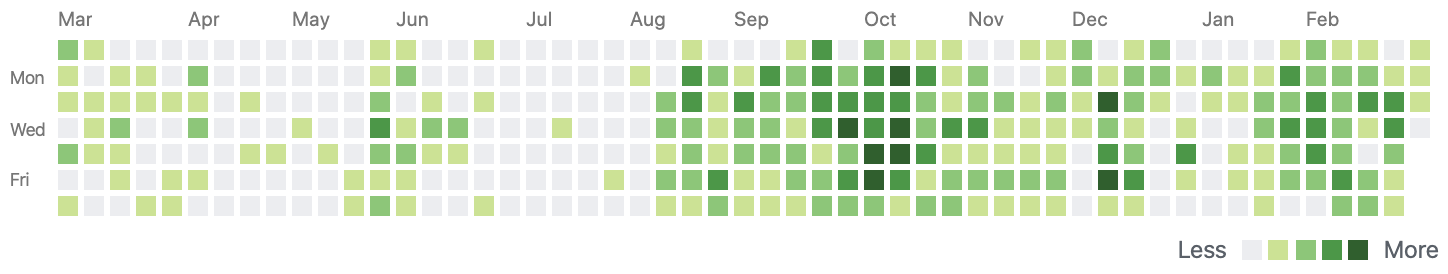

日历坐标系是在日历图中通过颜色、图形、连线等方式表达数据变化，特别适用于与时间强相关的数据序列。github 上的 contributions 分布图就是典型的日历图示例：

日历坐标系同样支持散点图，示例：

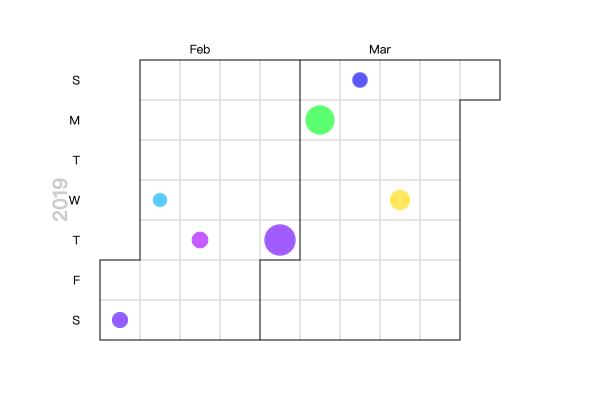

需要注意，日历坐标系下的散点图数据 data 需要使用二维数组指定每个项的值，数组第一项指明数据所在的时间，通常使用 Date 对象或时间戳；第二项指明数据值。上例效果：

3. 涟漪效果

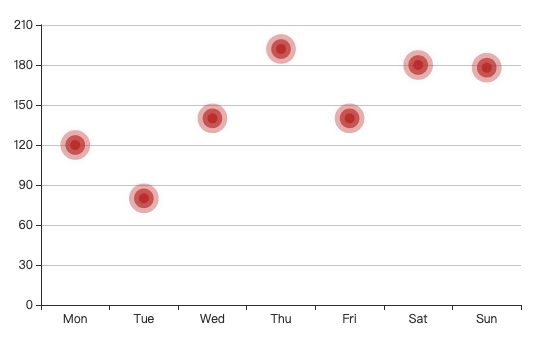

ECharts 中的散点图支持带涟漪特效动画效果，不过被实现为另外一种图表类型 series.type = effectScatter。涟漪特效会在数据点上周期执行动画效果，类似于：

实际上，虽然图表类型不同，effectScatter 完全继承了 scatter 的配置项 —— 也就意味着 effectScatter 支持所有 scatter 的功能。完整配置请参考 官网，其中与涟漪效果有关的配置项有：

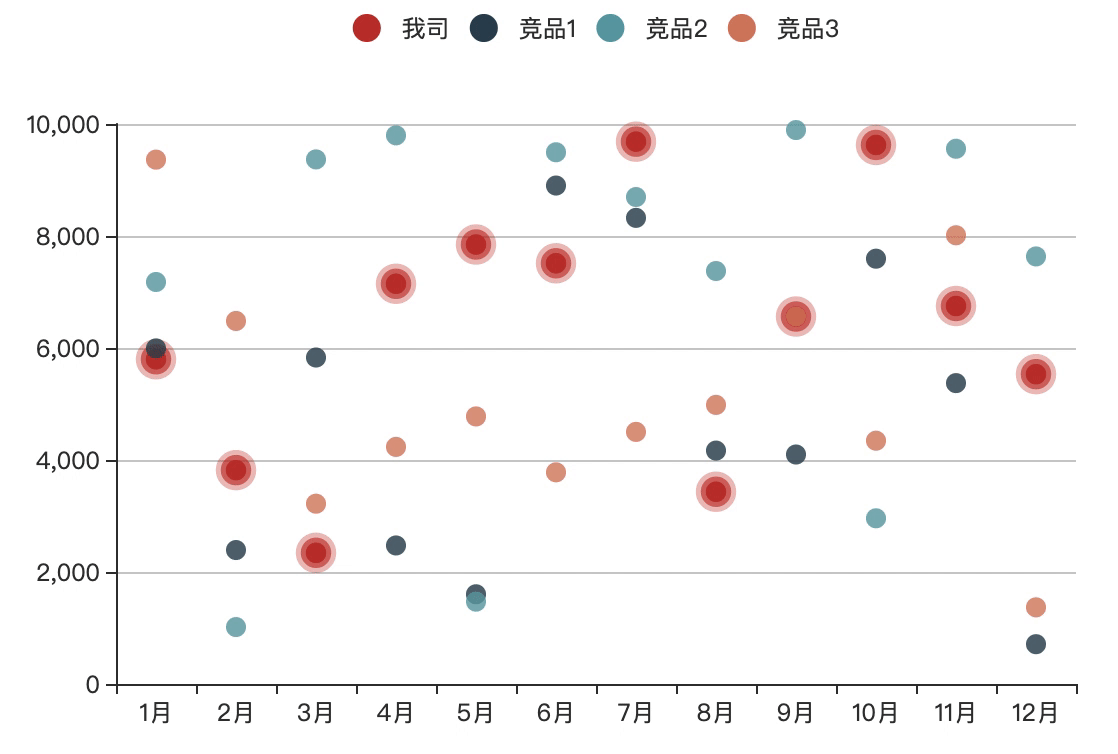

如果散点图中数据量比较大，而又希望读者重点关注某系列数据时，可以配合使用基础散点图与涟漪散点图，利用涟漪图的动画效果吸引用户的注意力，例如：

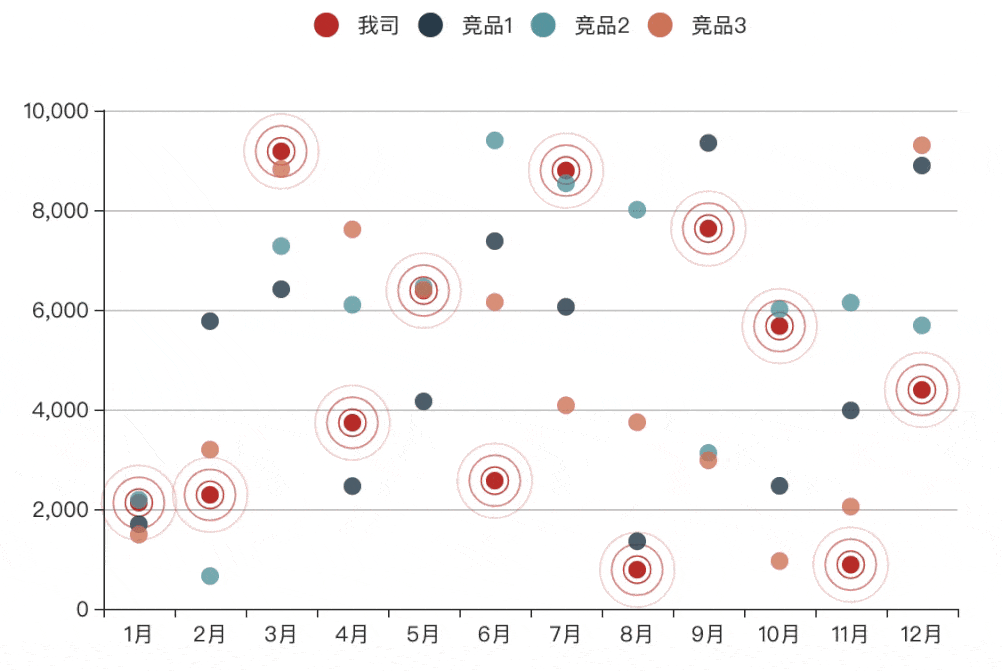

示例效果：

还可以通过 rippleEffect 项定制涟漪效果，例如上例基础上修改涟漪图配置为：

{
    type: 'effectScatter',
    rippleEffect: {
        period: 2,
        scale: 5,
        brushType: 'stroke'
    }
},

示例效果：

4. 大数据优化

ECharts 4 之后，如果需要渲染的图形数据太多而出现卡顿时，可以通过设置 large = true 开启渐进渲染功能。原理上，当数据量达到几千、几万时，如果要一次性渲染这么多图形可能会造成页面卡顿甚至假死，ECharts 通过将需要渲染的数据按特定算法分成多个批次，每次渲染一个批次的数据量，尽可能快地渲染出一部分数据，减少卡顿感。下列属性用于配置渐进渲染的功能细节：

启动渐进渲染的功能很简单，只需要设置 large = true，当数据量超过 largeThreshold 设定的阈值时，ECharts 就会启动渐进渲染功能，例如下例中渲染 500000 数据：

示例效果：

5. 小结

本节结合实例讲述 Echarts 各种坐标系下的散点图，包括直角坐标系、极坐标系、日历坐标系、地图坐标系。同时结合实例解说散点图的涟漪效果、大数据优化方面的功能。
