ECharts 区域样式

在《ECharts 文本样式》小节，我们学习了如何对图表中的文本样式进行美化，需要美化的内容不只是文本，在我们图表中还有其他的内容需要我们用样式美化，以便于能更好的观察数据以及数据的变化，比如：为折线图增加一个背景之类的。下面我们就对 ECharts 区域样式内容进行一个解读，当然我们还会通过一些实例来帮助我们理解。

1. 简介

在 ECharts 中，图表、组件最终会被渲染成线段、多边形、文本的集合，多边形在不同组件中虽然被赋予不同的语义，但它们都有相似的表现方法，ECharts 为此提供了一套通用的配置属性集合，称之为区域样式 —— areaStyle 。

areaStyle 基类定义在 src/model/mixin/areaStyle.js 文件中，其他组件继承扩展，例如 series-line.areaStyle、radar.splitArea.areaStyle、xAxis.splitArea 等。本文不对具体组件中的定义做过多说明，而侧重于 areaStyle 对象通用的基础功能。

2. 配置项

areaStyle 的通用属性包括：

配置名	类型	默认值	说明
color	string	array	object
shadowBlur	number	0	指定区域阴影模糊值大小，需要设置 show 为 true，且 color 不为 transparent 才能生效
shadowColor	string		阴影颜色值，默认为组件的 color 值
shadowOffsetX	number	0	阴影的水平偏移量
shadowOffsetY	number	0	阴影的垂直偏移量
opacity	number	1	图形透明度。支持从 0 到 1 的数字，为 0 时不绘制该图形

3. 示例

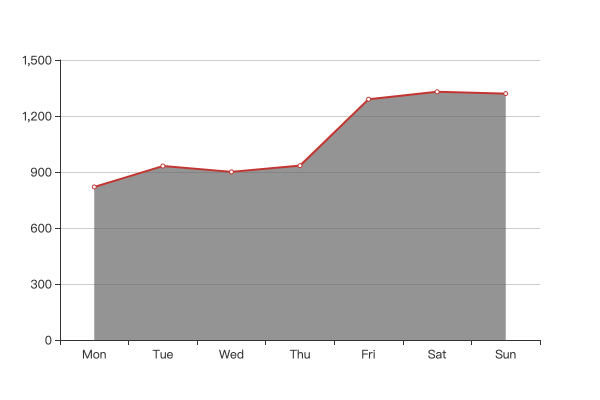

3.1 使用字符串配置背景色

color 属性支持传入色值字符串，格式支持 RGB 如 rgb(255, 255, 255)、 RGBA 如 rgb(255, 255, 255, 0.5)、 十六进制 如 #fff 等，示例：

示例效果：

图片描述

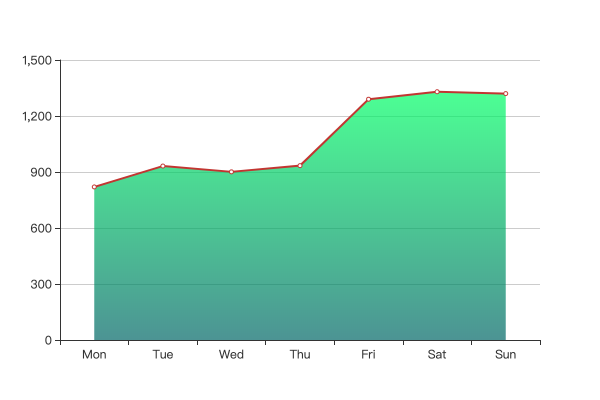

3.2 使用渐变效果配置背景色

此外，color 属性还支持传入渐变配置对象，实现渐变效果，示例：

示例效果：

图片描述

渐变效果可通过线性渐变类 echarts.graphic.LinearGradient、径向渐变类 echarts.graphic.RadialGradient 声明。

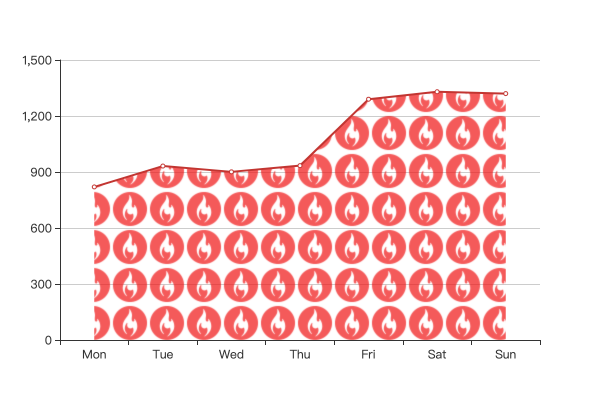

3.3 使用图像背景

color 属性还支持传入 HTMLImageElement 对象，实现背景图像配置，示例：

示例效果：

图片描述

上例 color 对象接受两个配置属性：

image ：仅支持 HTMLImageElement、 HTMLCanvasElement 对象，所以注意使用时需要通过 document.getElementById 等方法获取到 dom 实例；
repeat ：指定图像的重复渲染模式，与 CSS 类似，支持： no-repeat、repeat-x、repeat-y、repeat

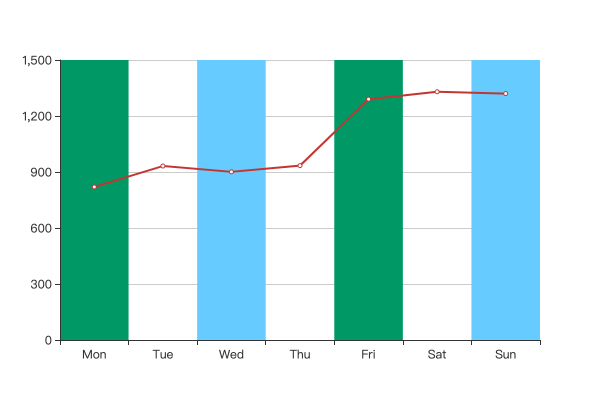

3.4 配置多个背景色

除上述情况外，部分特殊组件的 areaStyle.color 属性还支持传入数组，配置多个背景。例如直角坐标轴组件的 xAxis.splitArea.areaStyle.color，示例：

示例效果：

图片描述

支持复数背景色配置的组件汇总如下：

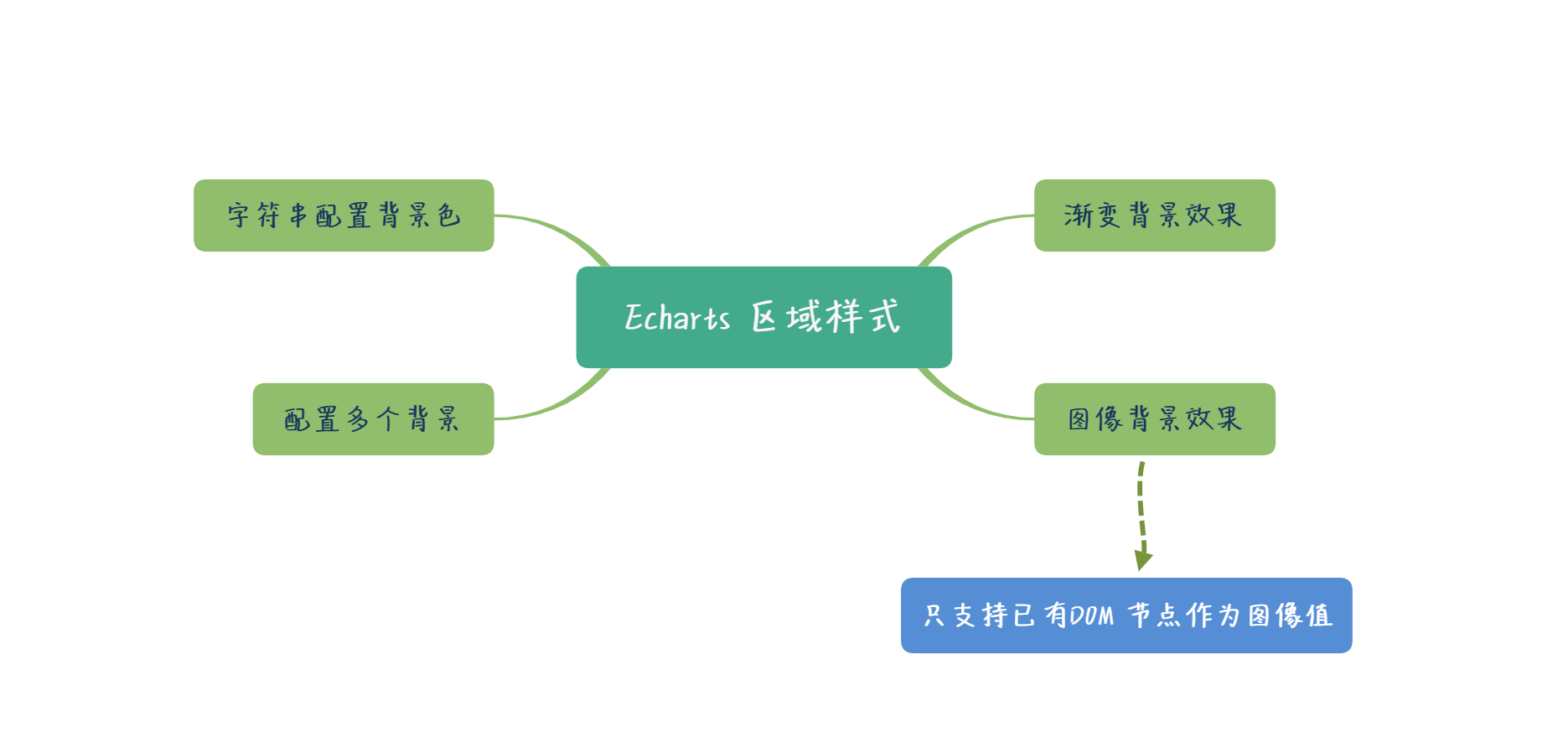

4. 小结

图片描述
本节主要讨论区域样式的配置方法，所谓“区域样式”是各类图表中广泛存在的功能特性，学习时应助理理解 color 属性所能支持的各类效果，包括单色值、多色值、渐变、图像对象四种场景，在实际应用中需要灵活调用。

另外，本文讨论的是 areaStyle 的基类，也就是最基础的功能集。各个组件在继承、实现时会因组件的特性而略有变化，所以实际应用中可查阅配置文档，根据文档的说明进行开发。
