ECharts 柱状图

上一节我们学习到了折线图，相信大家对折线图的作用和使用场景都有所了解，这一节我们继续来看一下跟折线图相似的图形——柱状图。柱状图又称条形统计图，与折线图类似，用于表示事物多维属性之间的变化趋势。

1. 简介

官方定义：

柱状/条形图通过柱形的高度/条形的宽度 来表现数据的大小，用于有至少一个类目轴或时间轴的直角坐标系上。

慕课解释

柱状图（柱状图）使用竖直（水平）的柱子表示序列数值的图表，形如：

在 ECharts 上可通过配置项的 series 属性传入 type = bar 的对象完成柱状图配置。由于配置项繁多，官网 对此已有详尽介绍，在此不赘述。下面会提供丰富的示例，介绍柱状图的常见场景。

2. 实例解说

2.1 柱状图

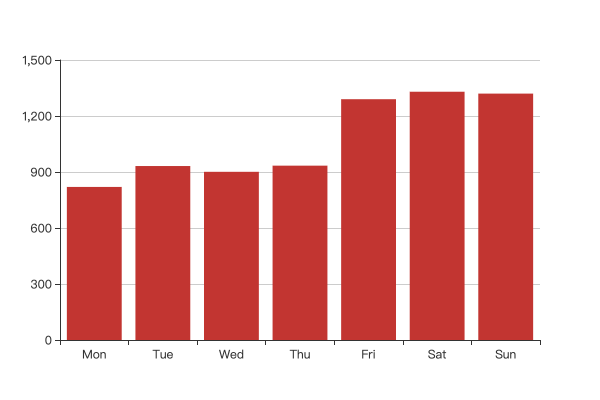

在 ECharts 中，通过传入 xAxis、yAxis、series 三个关键属性，即可完成一个柱状图的配置，示例：

示例效果：

示例代码有几个关键点：

1. 需要传入 xAxis 显式声明 x 轴配置，示例中通过 type: category 将该轴配置为类目轴，并通过 data 属性显式定义该轴下的类目数据；
2. 需要传入 yAxis 显式声明 y 轴配置，示例中通过 type: value 将盖州配置为类目轴；
3. 柱状图通过配置项的 series 传入，且必须声明 type: bar。示例中通过 data 属性声明了该图表的系列数据。

柱状图与折线图的形态与语义极其相似，所以在 ECharts 中两者功能、配置基本一致，唯一区别仅在于 type 属性的取值。例如上例中若修改为 type = line，其他配置均不变更，可得图表：

2.2 条形图

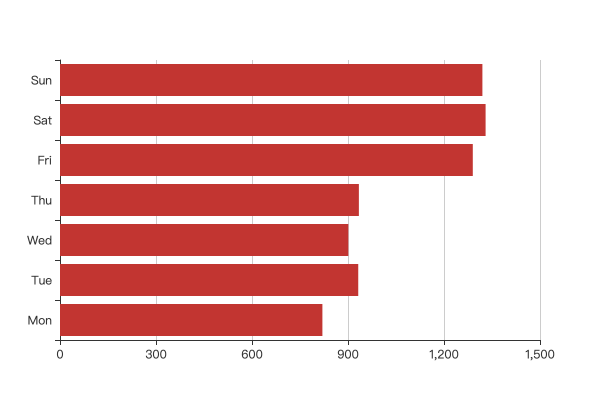

条形图是用横向的柱子来展现数据，一般用于纵向的数据对比，其实就是 x 轴、y 轴对调的柱状图。例如上例中，对调 xAxis、yAxis 的配置值就可以实现条形图，示例：

示例效果：

2.3 堆叠柱状图

当需要表达多部分数据占比关系的时候，可以使用堆叠柱状图方式实现。示例：

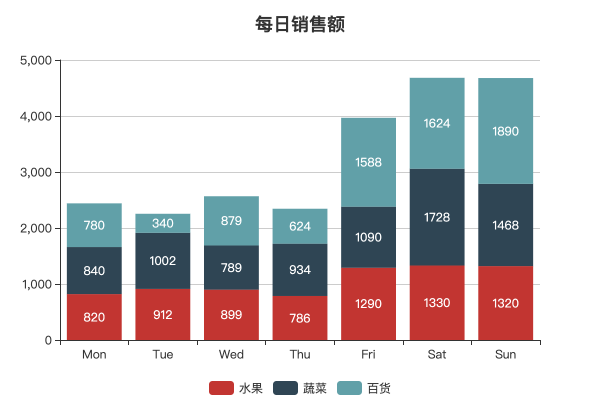

示例中，通过配置 stack 属性可启动堆叠模式，相同 stack 值的数据序列会堆叠在一起，从而形成一个体现整体数据变化的图表，示例效果：

3. 极坐标系柱状图

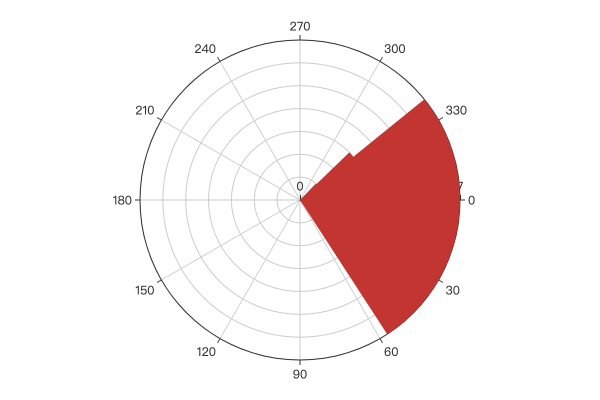

柱状图同样支持极坐标系，不过程度并不如折线图。在极坐标系中，通常使用二维数组 (r, ∠a) 表示坐标点，其中 r 表示坐标点离远点的距离；∠a 表示坐标点的角度。但这种二维数组形态在柱状图下并不能生效，例如：

示例效果：

示例图中所有 bar 混杂在一起，无法传达出数据的含义。这是因为柱状图是一种二维图形，而极坐标点的表达式无法表达平面信息，所以上例这种 angleAxis、radiusAxis 均为数值型的柱状图在 ECharts 中是没有意义的。

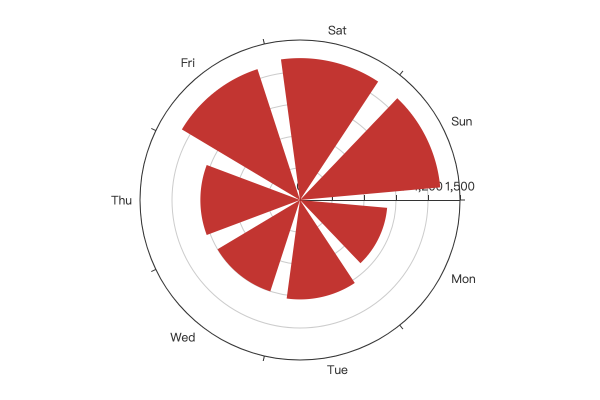

不过，只要选定任意轴为类目轴，就可以使用极坐标勾画柱状图，例如：

示例效果：

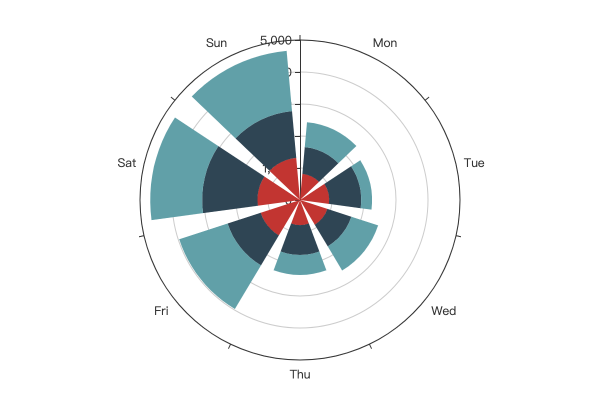

极坐标下的柱状图同样支持堆叠效果，比如：

示例效果：

4. 渐进渲染

ECharts 4 之后，如果需要渲染的图形数据太多而出现卡顿时，可以通过设置 large = true 开启渐进渲染功能。原理上，当数据量达到几千、几万时，如果要一次性渲染这么多图形可能会造成页面卡顿甚至假死，ECharts 通过将需要渲染的数据按特定算法分成多个批次，每次渲染一个批次的数据量，尽可能快地渲染出一部分数据，减少卡顿感。下列属性用于配置渐进渲染的功能细节：

启动渐进渲染的功能很简单，只需要设置 large = true，当数据量超过 largeThreshold 设定的阈值时，ECharts 就会启动渐进渲染功能，例如下例中渲染 50000 数据：

示例效果：

在渐进渲染模式下，可以通过 progressive、progressiveChunkMode 调整渲染效果。progressive 用于配置每帧绘制的图形数量，当 progressive 值越小时每帧的渲染效率越高，视觉效果越平滑，但总的渲染时长也会相应越长，对比 progressive = 1000 与 progressive = 5000 的效果：

progressiveChunkMode 用于配置图形的分片方式，可选值：

• sequential 按照数据的顺序分片。缺点是渲染过程不自然；
• mod 取模分片，即每个片段中的点会遍布于整个数据，从而能够视觉上均匀得渲染。

对比 progressiveChunkMode = sequential 与 progressiveChunkMode = mod 的效果：

5. 动画

柱状图支持动画效果，只需设置 animation = true 即可启动动画功能。与动画相关配置包括：

默认配置下，只需设置 animation = true 即可启动动画效果，简单示例：

示例效果：

与 CSS3 动画类似，下列属性可以微调动画执行的细节：

• animationDuration: 初始动画执行周期；
• animationEasing: 初始动画的缓动效果，只能使用内置的缓动函数，可选值请参考 缓动示例；
• animationDelay: 初始动画延迟时间，支持数值或函数类型。

通过设置，可以调整出更加生动的动画效果，例如在上例基础上设置如下属性：

{
    animation: true,
    animationEasing: 'elasticOut',
    animationDuration: function(index) {
        return index * 300;
    },
}

示例效果如下：

细心的读者应该已经注意到，上述配置表中存在两类属性，一是 初始动画 ，即图表首次渲染动画；二是 数据更新动画 ，即在图表初始化后，通过调用 setOption 或 appendData 函数促使数据发生变化时执行的动画效果，相关属性包括：

• animationDurationUpdate：数据更新动画执行周期；
• animationEasingUpdate：数据更新动画的缓动效果，只能使用内置的缓动函数，可选值请参考 缓动示例；
• animationDelayUpdate：数据更新动画延迟时间。

例如在上例基础上，动画配置修改为：

{
    animation: true,
    animationEasingUpdate: 'elasticOut',
    animationDurationUpdate: function(index) {
        return index * 100;
    },
}

注意初始化与插入数据时，动画效果的差异：

6. 小结

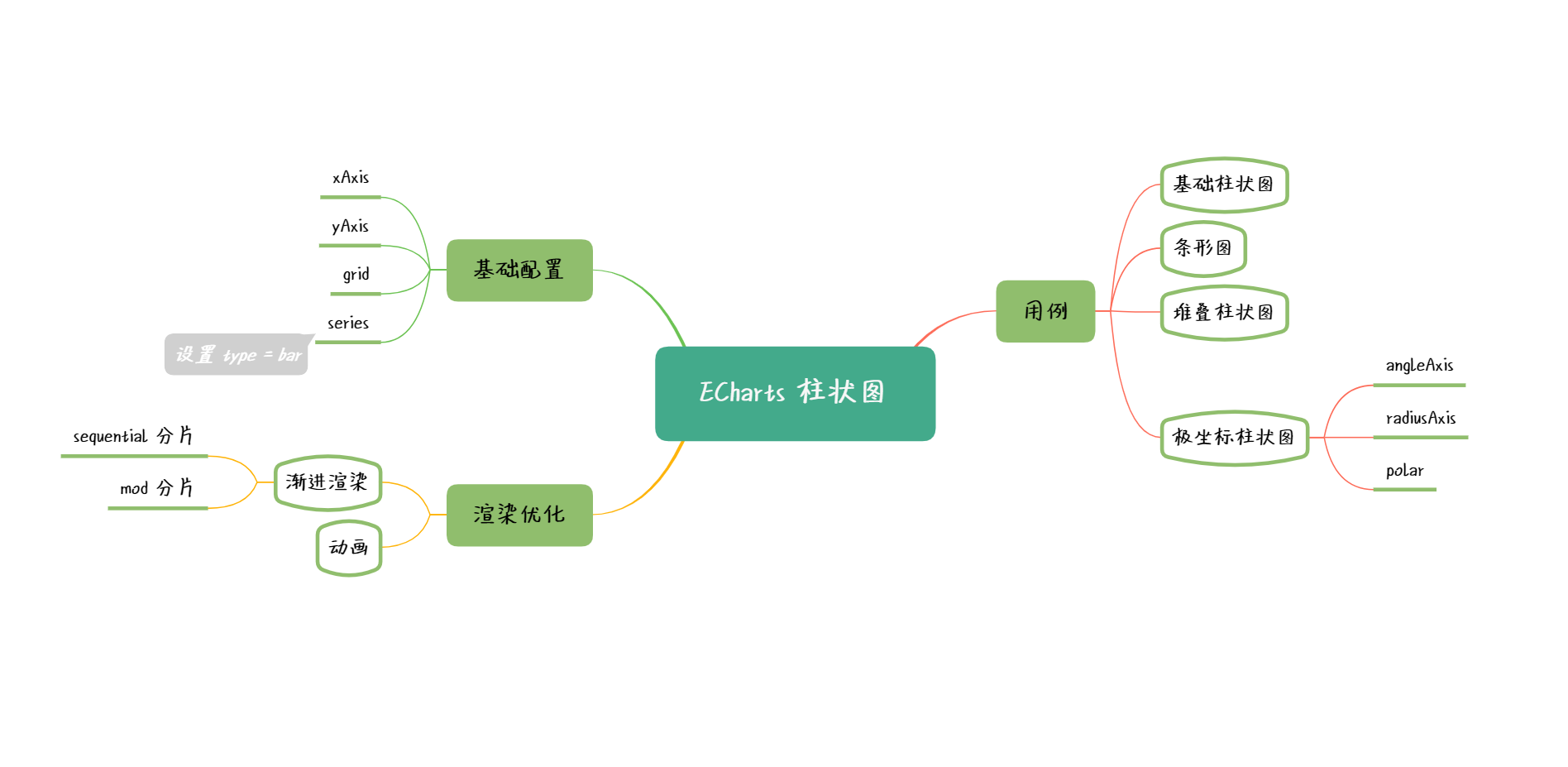

本节结合实例讲述 Echarts 柱状图的各类功能特性，包括普通柱状图、条形图、堆叠柱状图、极坐标柱状图等场景的应用与功能特性；并进一步地，讨论如何通过渐进渲染方式提升大数据场景的性能优化，以及如何结合动画特性提供更具交互感的柱状图应用。
