ECharts 创建图表

经过前面的学习，相信大家已经在自己的项目中绘制了一个基本的 ECharts 图表，但是前面学习只是为了让我们更好的了解安装的流程。所以该小节，我们将会去更加详细的了解到 ECharts 的创建，更新，也会通过一个案例去跟踪分析整个过程，所谓万事开头难，在这个过程中也会有许许多多需要同学们注意的地方，希望大家在学习的时候也能静下心来完成这重要的一步。

1. 简介

ECharts 用法非常简单，定义图表的基本流程是实例化 echarts 后，调用 setOption 传入配置对象，ECharts 根据配置对象的描述渲染各类图表、组件。本节主要讲解初始配置图表的基本流程，以及实例化后动态更新图表内容的方法。

2. 创建图表

2.1 创建图表的步骤

通常，创建一个 ECharts 图表需要执行如下步骤：

定义 DOM 节点作为图表的容器；
调用 echarts.init 方法实例化 ECharts 对象；
调用 echartInstance.setOption 方法传入图表配置。

例如：

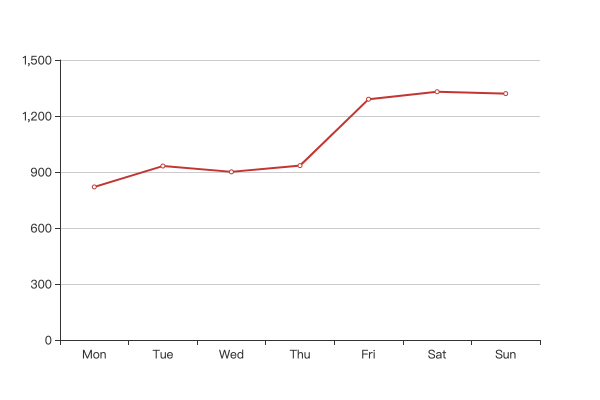

示例效果：

图片描述

2.1.1 定义容器

图表容器通常使用 div 标签定义，调用 init 函数后 ECharts 会在节点中插入多个 canvas 或 svg 标签，用以渲染图表。容器节点必须具备初始宽高，常用如下形式定义：

<!-- 使用像素定义宽高 -->
<div id="main" style="width: 600px; height:450px"></div>
<!-- 也支持使用百分比定义宽高 -->
<div id="main" style="width: 100%; height:450px"></div>

提示：

ECharts 3 之后支持直接使用 canvas 元素作为容器，这样绘制完图表可以直接将 canvas 作为图片应用到其它地方，例如在 WebGL 中作为贴图，这跟使用 echartsInstance.getDataURL 生成图片链接相比可以支持图表的实时刷新。

但缺点是无法根据组件的 z 属性将组件分离渲染到不同的 canvas 上，所以有一定的性能损失。

2.1.2 `echarts.init` 接口

echarts.init 函数用于创建 ECharts 对象，不能在同一个容器上多次调用，函数签名：

(dom: HTMLDivElement|HTMLCanvasElement, theme?: Object|string, opts?: {
    devicePixelRatio?: number
    renderer?: string
    width?: number|string
    height? number|string
}) => ECharts

函数参数：

dom: 指定容器节点，通常为 div 标签的 DOM 对象，例如上例中的 document.getElementById('main')；
theme: 图表主题，支持传入主题配置对象或主题名称。配置对象可参考 light 主题源码；ECharts 默认内置 light、dark 两种主题，用户也可以通过 echarts.registerTheme 接口注册自定义主题；
opts: 附加参数，支持配置属性：

{ // 设备像素比，默认取浏览器的值 window.devicePixelRatio devicePixelRatio: Number, // 渲染器，支持 canvas 或 svg renderer: String, // 可显式指定实例宽度，单位为像素。如果传入值为 null/undefined/'auto'，则取 dom（实例容器）的宽度。 width: Number|String|null|undefined, // 可显式指定实例高度，单位为像素。如果传入值为 null/undefined/'auto'，则取 dom（实例容器）的高度。 height: Number|String|null|undefined, }

提示：

容器的宽高应通过节点的样式定义，尽量避免通过 opts 属性定义，这样在调用 init 前后，作为容器的 DOM 的尺寸才能保持一致。

2.1.3 `echartInstance.setOption` 接口

实例化 ECharts 对象后，需调用 echartInstance.setOption 接口传入图表配置，接口签名：

(option: Object, notMerge?: boolean, lazyUpdate?: boolean) => void
// 或
(option: Object, opts?: Object) => void

第一种形态的参数为：

option: 图表实例配置；
notMerge: 可选，默认 false，用于设定是否与之前提供的配置合并；
lazyUpdate: 可选，默认 false，是否延迟更新。

第二种形态的 opts 参数接受如下对象：

{
    // 默认 `false`，用于设定是否与之前提供的配置合并
    notMerge: ...,
    // 默认 `false`，是否延迟更新
    lazyUpdate: ...,
    // 默认 `false`，指定图表更新时是否触发事件
    silent: ...
}

其中 option 对象是必不可少的，用于描述开发者对图表的各项需求，包括使用什么组件、有什么数据、使用什么图表、图表有哪些操作等等。

2.2 配置对象概述

ECharts 是配置驱动的图表框架，主要功能都以配置对象形式声明，某种程度上可以说 ECharts 的应用都是围绕配置对象展开的。配置对象结构如下：

{
        title: object,
        legend: object,
        grid: object,
        xAxis: object,
        yAxis: object,
        polar: object,
        radiusAxis: object,
        angleAxis: object,
        radar: object,
        dataZoom: array,
        visualMap: array,
        tooltip: object,
        axisPointer: object,
        toolbox: object,
        brush: object,
        geo: object,
        parallel: object,
        parallelAxis: object,
        singleAxis: object,
        timeline: object,
        graphic: object,
        calendar: object,
        dataset: object,
        aria: object,
        series: array,
        color: array,
        backgroundColor: string,
        textStyle: object,
        animation: boolean,
        animationThreshold: number,
        animationDuration: number,
        animationEasing: string,
        animationDelay: number,
        animationDurationUpdate: number,
        animationEasingUpdate: string,
        animationDelayUpdate: number,
        blendMode: string,
        hoverLayerThreshold: number,
        useUTC: boolean,
}

ECharts 的使用方法绝大部分都围绕着这些属性展开。根据配置作用，可以将上述属性划分为以下几类：

图表配置 ，对应 series 项。该属性接受一个数组值，每个数组项对应一个图表，数组项至少需要提供 type 属性用于指定图表类型；
组件配置 ，包括 title、radar、toolbox 等项。ECharts 将图表的常见的各项元素按功能组织为组件形式，组件与图表通常是松耦合的，可以应用到多个图表上；
基础配置 ，包括 textStyle、color、animation 等项。用以设定实例的基本运行逻辑。

2.2.1 图表配置

ECharts 的图表由 series 数组指定。series 数组项接受对象形式，每个数组项对应一个图表，数组项通过 type 声明图表类型；通过 data 数组声明图表数据序列。比如：

series: [
    {
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'bar',
    },
    {
        data: [620, 1032, 401, 624, 690, 730, 1420],
        type: 'line',
    },
],

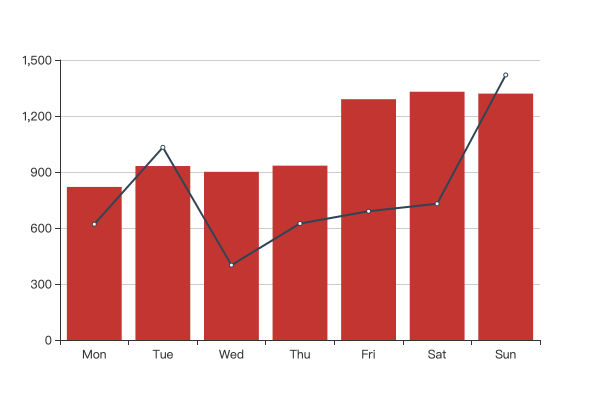

上述配置会渲染出一个柱形图，一个折线图，效果：

图片描述

不同类型图表的配置结构有较大区别，详情请参考官网

Tips :

图表大致上可以分为以下几类：

直角坐标系图表，包括 line、bar、scatter、boxplot 等；

极坐标系图表，包括 line、bar、scatter；

日历坐标系图表，支持 heatmap、scatter、graph；

地图坐标系图表，包括 heatmap、scatter 等；

无坐标系，不依赖于坐标系环境的图表，包括：funnel、pie、treemap、graph 等。

上例图表依赖于坐标系组件，必须同时提供图表系列与坐标系的定义才能正常运行。对于这部分图表，坐标系相当于一个容器，图表的数据语义、渲染、边界都由坐标系控制。第 5 类图表则更加内聚，不依赖于其他组件。

2.2.2 组件配置

ECharts 组件大致可分为：

坐标系与坐标轴组件，这类组件直接参与到图表定位、渲染过程中，包括 grid、xAxis、radar、calendar、polar 等；
信息增强组件，用以传达关于图表的更多信息，包括title、tooltip、axisPointer；
交互增强组件，为使用者提供改变图表视图的交互能力，包括 toolbox、legend、visualMap、dataZoom、brush、timeline。

Tips ：
部分组件不能单独使用，需要与关联组件同时配置才能生效，比如 grid + xAxis + yAxis 组合用于配置直角坐标系；polar + angleAxis + radiusAxis 组合用于配置极坐标系。

2.2.3 基础配置

许多配置项在设计上具有多级继承的特性，方法是在组件、图表的配置上设定相同的同名属性。运行时，ECharts 会沿着配置链路逐层向下 merge，比如 textStyle 属性，在 title 配置项中有同名属性 title.textStyle，在下例中：

const option = {
    textStyle: { color: '#fff', fontStyle: 'normal' },
    title: {
        textStyle: { color: '#eee' },
    },
};

最终作用在 title 上的 textStyle 值等于 merge(option.textStyle, option.title.textStyle)，结果为：

title.textStyle = {
    // 属性值来自 option.title.textStyle.color
    color: '#eee',
    // 属性值来自 option.textStyle.fontStyle
    fontStyle: 'normal',
};

Tips ：
继承能力能够实现配置项的复用，当某些配置值能够在多个组件、图表上复用时，应该提出来在更上层作为基础配置，可有效减少冗余配置项。

3. 图表的更新

3.1 配置更新

在实例运行过程中可多次调用 setOption 接口，实现动态更新图表。接口能够对先后提供的多个 option 参数做 merge 操作，达到增量更新的效果，例如上面示例中，首次提供的配置项为：

const option = {
    toolbox: { feature: { saveAsImage: {} } },
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
    },
    yAxis: { type: 'value' },
    series: [
        {
            type: 'line',
            data: [820, 932, 901, 934, 1290, 1330, 1320],
        },
    ],
};

myChart.setOption(option);

后续更新时，只需要提供发生变动的那一部分的配置项， setOption 会对前后配置对象做 merge 计算，例如：

const partialOption = {
    series: [{ data: [1280, 762, 901, 934, 1290, 1330, 1320] }],
};
myChart.setOption(partialOption);

// merge 后的结果：
{
    toolbox: { feature: { saveAsImage: {} } },
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
    },
    yAxis: { type: 'value' },
    series: [
        {
            type: 'line',
            // 原始配置
            // data: [820, 932, 901, 934, 1290, 1330, 1320],
            // merge 后的series数组
            data: [1280, 762, 901, 934, 1290, 1330, 1320]
        },
    ],
}

Tips ：
当 lazyUpdate 为 true 时，图表不会立刻被更新渲染，ECharts 会等待下一帧发生时再尝试执行更新，帧的调度由 zepto 实现，底层依赖 requestAnimationFrame 接口，详情可参考源码。

merge 特性实现了形式上的部分更新，ECharts 底层执行的实际上是清空图表之后重新渲染所有组件、图表 —— 即使我们只是修改了配置上的一小部分。这种处理模型的背后是 ECharts 将配置对象视作原子对象，每次调用 setOption 接口都被认为是一个全新的配置对象，不对之前的渲染结果做任何复用。ECharts 提供了另一个性能更佳，但功能受限的更新接口： appendData，详情请参考下一节。

3.2 数据增量更新

echartInstance.appendData 接口用于向已有的数据序列追加更多数据项，接口调用后不会改变任何已渲染的组件、图表，只会在对应图表上追加数据图案，性能更佳。appendData 接口签名：

(opts: {
    // 要增加数据的系列序号。
    seriesIndex?: string,
    // 增加的数据。
    data?: Array | TypedArray,
}) => void;

Tips ：
官网文档显示的返回值是 string，但实测几个版本都返回 undefined，不知是不是接口与文档没有同步更新好。

基础示例：

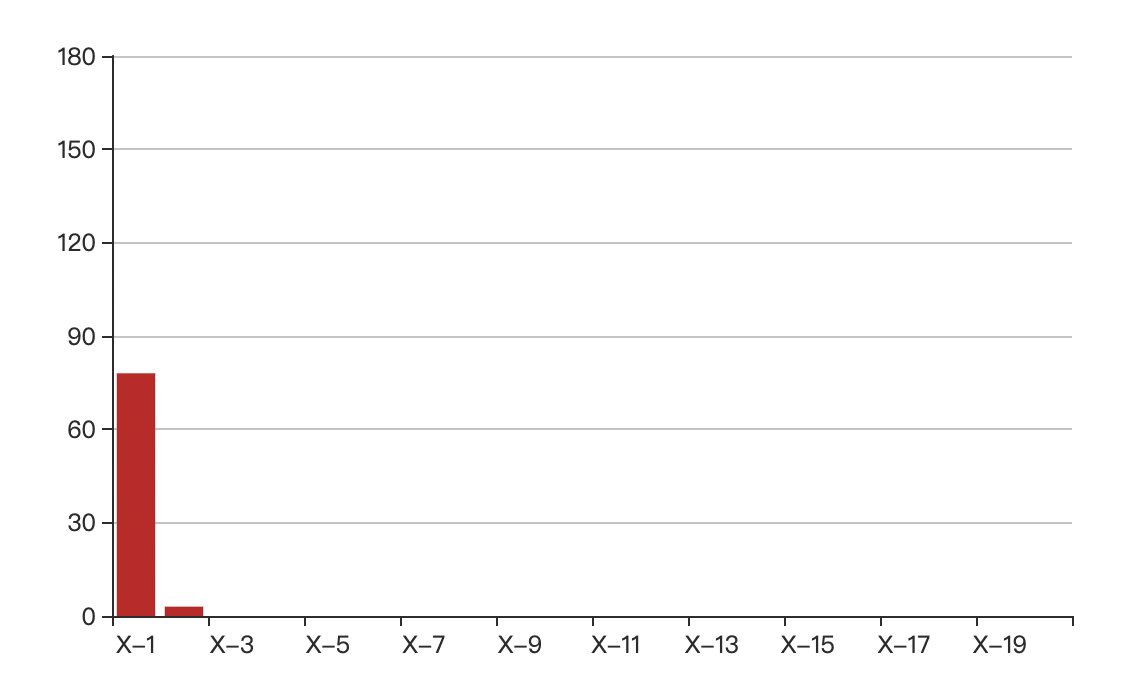

示例中调用 setInterval 不断追加数据项，效果：

图片描述

appendData 有一个很大的限制 —— 它不会改变任何已经渲染好的图形元素，比如上例在渲染追加图表项时，即使坐标轴预定的数值范围无法容纳新增的数据，ECharts 也不会对坐标轴做任何变动，因此在上述示例需要在 xAxis、yAxis 配置上预留足够的空间来容纳追加的数据。

Tips ：
这个限制导致 appendData 接口对坐标系图表来说特别鸡肋，实用性低，甚至在官网提供的实例也很少见到 appendData 的用例。一个变通方法是混合使用 setOption 与 appendData，例如在直角坐标系中，用额外的变量记录当前 x、y 轴的最大最小值，如果新增的数值超出这个范围的时候就通过 setOption 更新图表；否则尽量使用 appendData。

appendData 在地图散点图上表现的很好，但其他场景上限制多功能弱，带来的问题多过便利，所以多数情况下都会退化为使用 setOption 接口维护数据状态。

此外，appendData 还有如下限制：

只能应用在少数图表类型上，目前支持：散点图(scatter)、线图(line)、柱形图(bar)；ECharts GL 版本的散点图(scatterGL)、线图(linesGL) 和可视化建筑群(polygons3D)。
不兼容 dataset，使用 appendData 时图表的数据只能通过 series.data 定义。

Tips ：

除 setOption、 appendData 外，Echarts 没有再提供其他维护数据内容的接口，数据的删除、插入、更改都没有官方推荐的方法，需要开发者自行处理。

3.3 宽度自适应

ECharts 图表不具备响应式特性，初次渲染后不会因为容器尺寸的变化做自适应调节，需要用户自行监听屏幕尺寸的变化，并随之调用 resize 函数，函数签名：

(opts?: { width?: number | string, height?: number | string, silent?: boolean }) => ECharts;

参数：

width: 显式指定实例宽度，单位为像素。如果传入值为 null/undefined/'auto'，则表示自动取 dom（实例容器）的宽度；
height: 显式指定实例高度，单位为像素。如果传入值为 null/undefined/'auto'，则表示自动取 dom（实例容器）的高度；
silent: 是否禁止抛出事件。

为了实现图表元素响应屏幕尺寸的变化，通常可以加入如下代码片段：

window.addEventListener('resize', myChart.resize);

增加上述代码片段后，在 SPA 场景下，当图表随页面跳转而析构后务必移除对应的事件监听，否则 ECharts 实例对象会一直被事件系统保留引用，导致内存泄漏！但是 ECharts 并没有暴露示例的析构事件，处理时机只能由开发者自行把握，以 vue 为例，推荐的用法：
Vue.component('HelloWorld', {
  mounted() {
      this._ec = echarts.init(xxx);
      window.addEventListener('resize', this._ec.resize);
  },
  beforeDestroy() {
      window.removeEventListener('resize', this._ec.resize);
  },
});

4. 小结

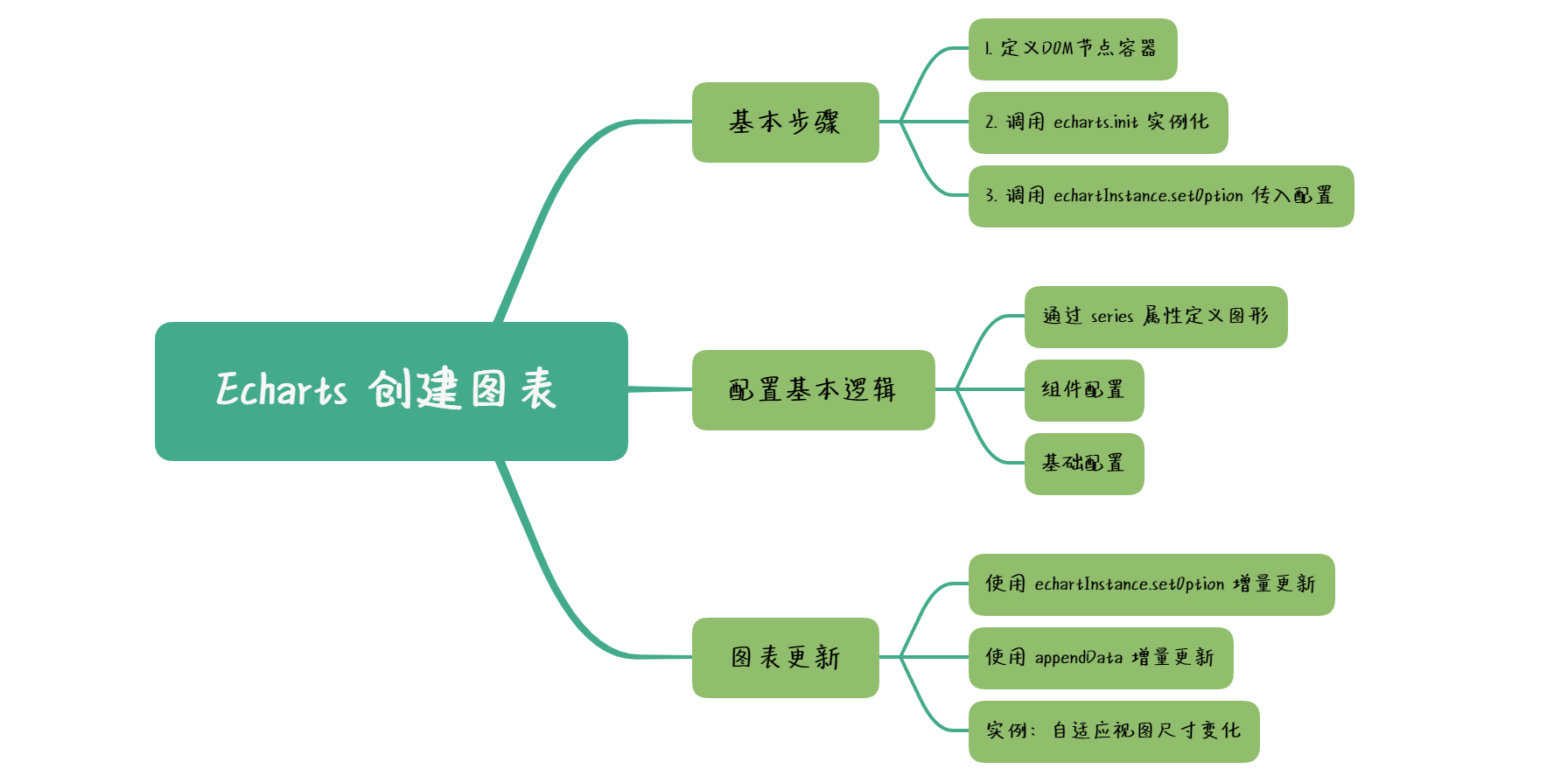

图片描述
本节主要讲述 Echarts 图表常规的创建、配置、动态更新方法，这些是 Echarts 最常用的几类接口，大多数应用都围绕着他们展开，读者应多加学习，为正式环境应用打下坚实基础。
