线条属性

1. 前言

线条的属性有五个，我们前面小节已经学习了两个属性，分别是表示路径颜色的 strokeStyle 和表示路径宽度的 lineWidth，今天我们继续学习剩下的三个属性，lineCap 属性、lineJoin 属性和 miterLimit 属性。

2. 线条属性汇总

canvas 中和线条有关的属性有五个：

1. lineWidth 线条宽度属性
   lineWidth 定义线的宽度（默认值为1.0）。

2. strokeStyle 线条描边属性
   strokeStyle 定义线和形状边框的颜色和样式。

3. lineCap 线条帽子属性

lineCap 定义上下文中线的端点，可以有以下3个值，butt、round 和 square。

1. lineJoin 线条拐角属性

lineJoin 定义两条线相交产生的拐角，可将其称为连接，默认在拐角处创建一个填充的三角形，lineJoin 有三个值：miter、bevel 和 round。

1. miterLimit 线条斜接长度限制属性
   miterLimit 属性需要和 lineJoin 属性配合使用，而且只有当 lineJoin=miter 时 miterLimit 才生效。

lineWidth 和 strokeStyle 我们就不展开说明，本小节我们主要讲解后三个属性。

2.1 lineCap 线条帽子属性

我们先看一个案例：

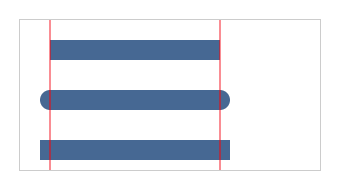

运行结果：

根据我们两边的参考线，我们可以很清楚地看到 lineCap 的三个值的区别。

• butt ：线段的端点是垂直于线段边缘的平直边缘。
• round ：线段的端点是在线段边缘处多了一个以线宽为直径的半圆。
• square ：线段的端点是在线段边缘处多了一个以线宽为长、以一半线宽为宽的矩形。

在使用 lineCap 属性的时候，我们需要知道一点，lineCap 只作用于同一条路径的两端，比如一个折线，也只有在折线的两端才会生效。

内容回顾

还记得我们在学习【用线条绘制图形】那一小节中，列举了一个在firefox浏览器下终点和起点没有闭合的案例吗？本小节我们再用那个案例来说明一下 lineCap 属性的应用。

案例：

firefox运行结果：

我们可以看到左上角的缺口已经不存在了。

2.2 lineJoin 线条拐角属性

我们先看一个案例：

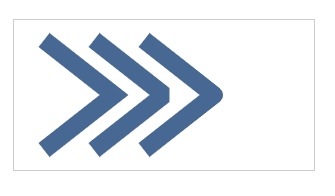

运行结果：

根据上面的运行结果，我们可以很清楚地看到 lineJoin 的三个值的区别。

• miter ：默认值，连接处创建一个尖角。
• bevel ：连接处创建对角线斜角。
• round ：连接处创建一个圆角。

2.3 miterLimit 线条斜接长度限制属性

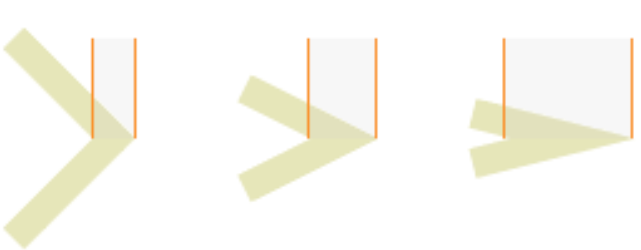

想要知道斜接长度限制就得先弄懂什么是斜接长度？斜接长度指的是在两条线交汇处内角和外角之间的距离。我们来看一张图，下图中的三个案例中两条竖线中间的距离表示的就是斜接长度。

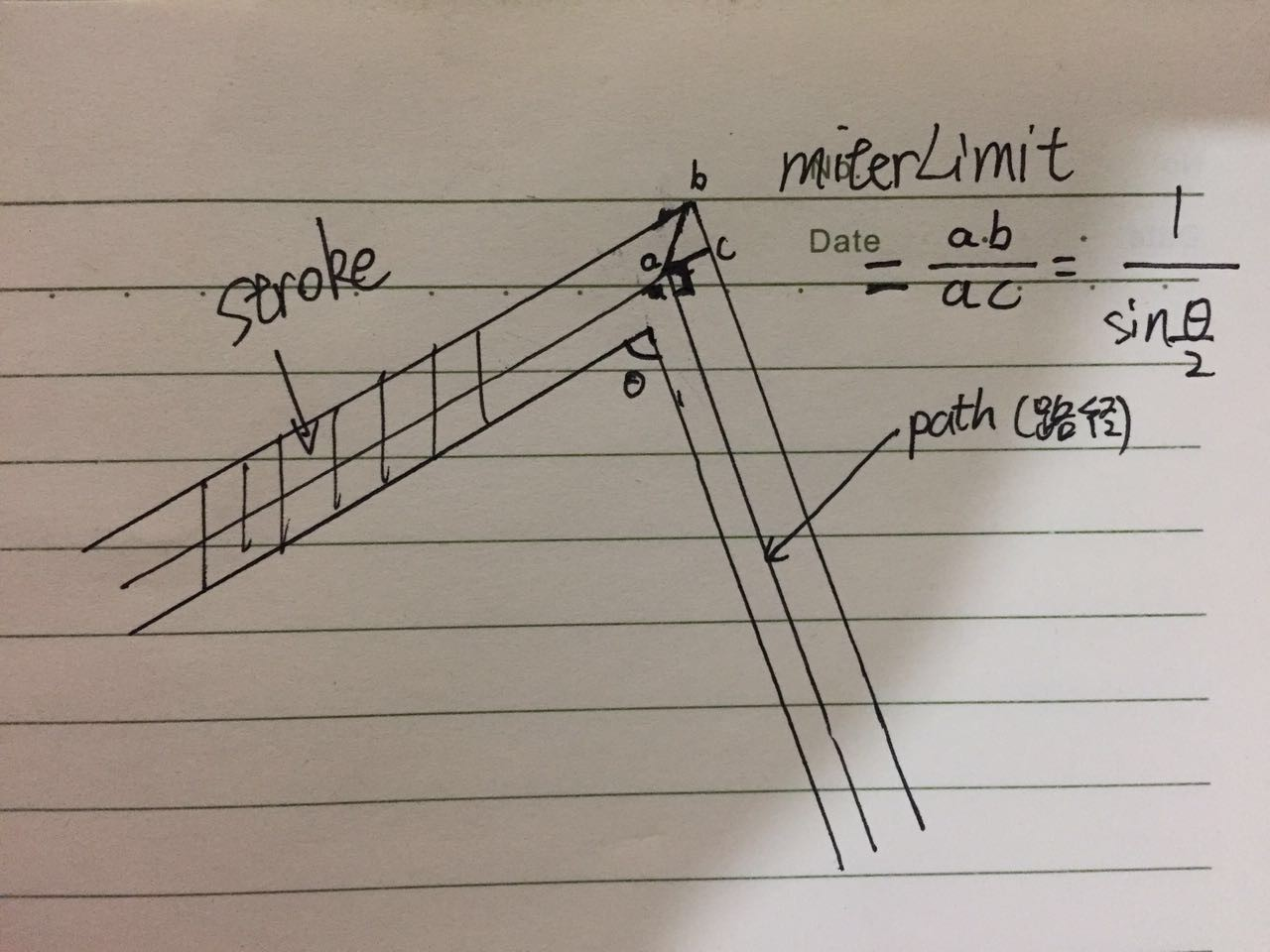

我们明白了什么是斜接长度，接下来就开始了解什么是斜接长度限制 miterLimit 了。我们借用预兆ZeD的一张图来看一下：

miterLimit = 斜接长度 / 线条宽度(lineWidth) = 1 / sin ( min θ / 2 )。
miterLimit 的默认值是10.0，所有的夹角小于 11 度的拐角都会超出这个限制。
如果斜接长度超过 miterLimit 的值，拐角就会以 lineJoin 的 “bevel” 值来显示。
miterLimit 最小值为1，如果设定小于1的值则会被忽略。

我们看一个案例：

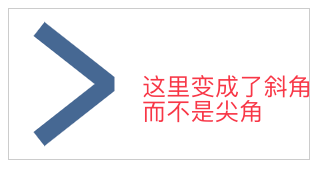

运行结果：

miterLimit 的主要目的是防止夹角过小导致绘图的尖角过长的问题。

3. 总结

本小节我们主要总结了和线条相关的属性。
